EWYT-CZI/O

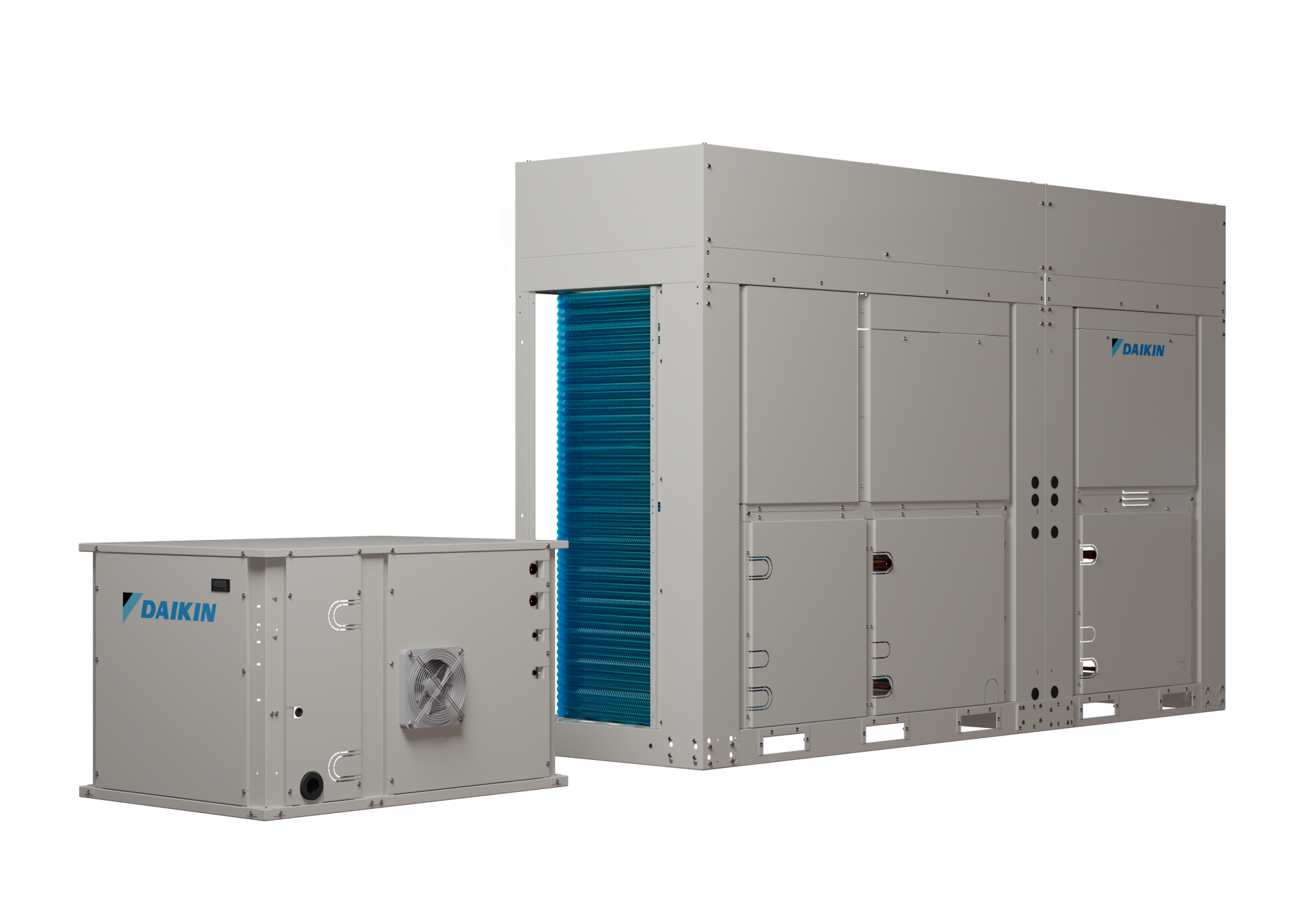

Versiune split a platformei Small Inverter Heat Pump, cu unitate hidronică amplasabilă în interior și unitate frigorifică în exterior.
Prezentare tehnică
EWYT-CZI/O este varianta split a pompei de căldură Daikin Small Inverter cu R32. Circuitul frigorific leagă unitatea exterioară de modulul hidronic interior, ceea ce permite amplasarea schimbătorului apă-refrigerant într-o cameră tehnică și poate evita utilizarea glicolului în circuitul de apă în climate reci.
Daikin declară 21–64 kW atât în răcire, cât și în încălzire, EER până la 3.16, SEER până la 5.41, COP până la 3.41 și SCOP până la 4.19. Compresorul Scroll inverter și ventilatoarele comandate în turație permit adaptarea la sarcină parțială.
Structura split
IOM-ul dedicat confirmă patru mărimi: 021, 032, 040 și 064. Primele trei sunt cu un circuit frigorific, iar 064 este cu două circuite. Tabelul de mai jos include diametrele conductelor frigorifice și racordurile hidraulice publicate în manual, utile pentru verificarea traseului și a instalației.
Aplicații și selecție
Este potrivită pentru clădiri comerciale mici și medii, modernizări și aplicații unde separarea hidraulică de exterior simplifică protecția la îngheț. La dimensionare trebuie verificate lungimea și diferența de nivel a traseului frigorific, temperatura apei, temperatura exterioară de proiect, disponibilul pompei și condițiile de degivrare.
Date tehnice
| Parametru | UM | 021 | 032 | 040 | 064 |
|---|---|---|---|---|---|
| Clasă nominală indicată de model | kW | 21 | 32 | 40 | 64 |
| Configurație unitate | A1 | A1 | A1 | A2 | |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 2 |
| Racord apă | 1 ¼” | 1 ¼” | 1 ¼” | 2” | |
| Setpoint flow-switch | l/min | 22 | 31 | 31 | 57 |
| Conductă gaz între UI/UE | mm | 28.6 | 28.6 | 28.6 | 28.6 |
| Conductă lichid între UI/UE | mm | 9.52 | 12.7 | 12.7 | 12.7 circuit 1 / 9.52 circuit 2 |
| Refrigerant | R32 | R32 | R32 | R32 |
Mărimile, compoziția unităților, racordurile și setpoint-urile flow-switch sunt din IOM D-EIMHP01505-22_10EN. Clasa nominală din tabel este codul de mărime al unității; performanța exactă trebuie verificată la condiția de proiect.
Documentație tehnică locală
IOM-ul EN este documentul oficial Daikin selectat în cea mai nouă revizie publicată pentru seria D-EIMHP01505. Nu afișăm ca existent un IOM RO neverificat. Datele tehnice sunt structurate după documentația publică Daikin; selecția finală trebuie confirmată pentru punctul real de funcționare.
