DWDC

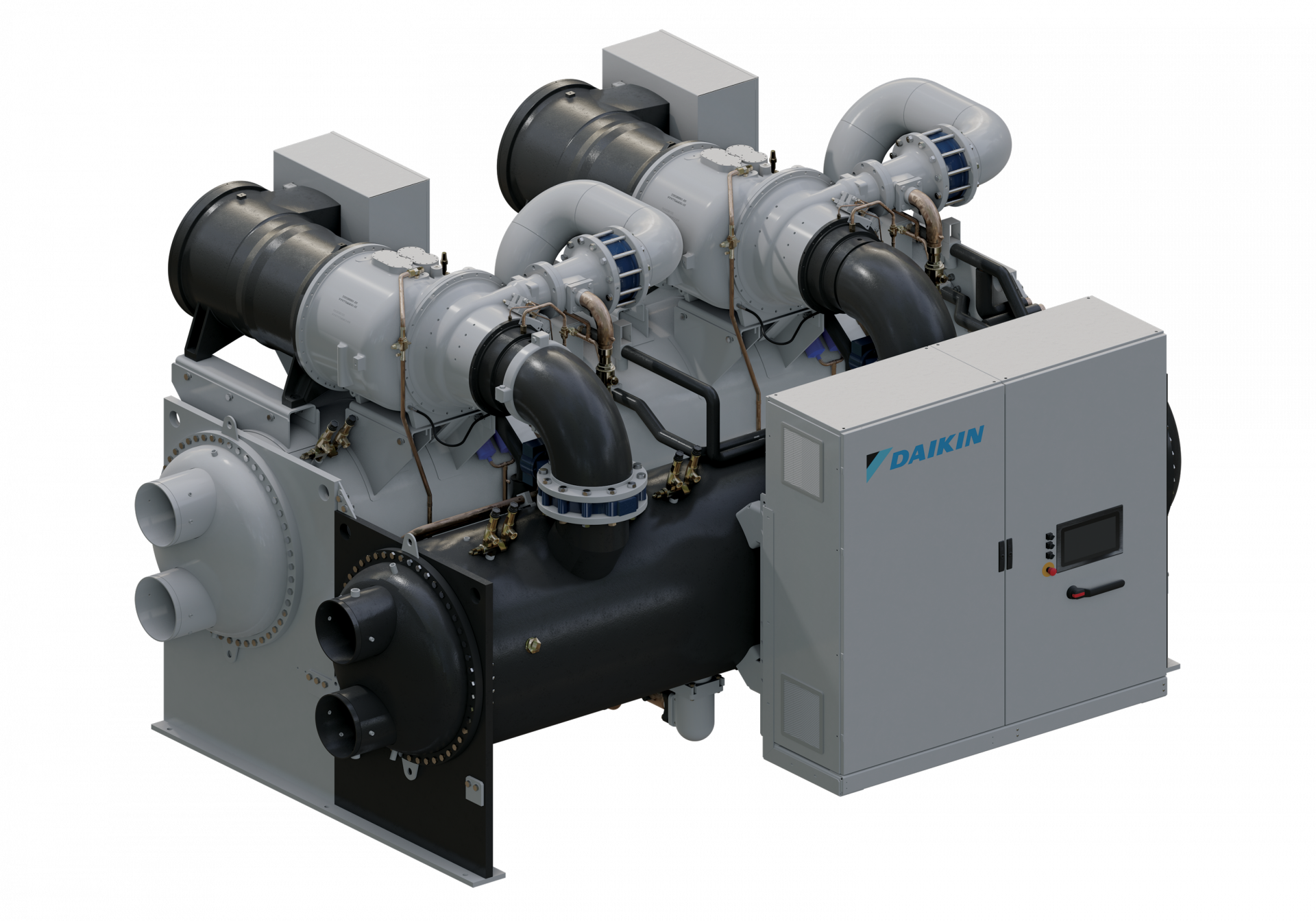

Chiller centrifugal de foarte mare putere cu două compresoare în paralel pe un evaporator și un condensator comun, pentru eficiență la sarcină parțială și redundanță.
Prezentare tehnică
DWDC este soluția Daikin centrifugală cu două compresoare single-stage care funcționează în paralel pe un evaporator și un condensator comun. Configurația urmărește eficiență ridicată la sarcină parțială și redundanță la nivelul componentelor principale.
Domeniul comercial publicat este 2100–9000 kW cu R134a sau R513A și 1580–6700 kW cu R1234ze.
Redundanță și mentenanță
Daikin evidențiază posibilitatea de intervenție asupra unor componente fără oprirea completă a unității, datorită dublării compresoarelor, sistemelor de ungere, controlului și starterelor. Această arhitectură este relevantă în instalații unde continuitatea răcirii este critică.
Reglare și integrare
Starterul VFD este disponibil opțional pentru performanță bună la sarcină parțială. Unloading-ul până la aproximativ 10% ajută la stabilitatea temperaturii apei și reduce ciclările compresoarelor. IOM-ul curent Vintage C indică un domeniu constructiv DWDC de 1500–9000 kW; domeniile de mai sus sunt valorile comerciale publicate pe pagina actuală Daikin pentru fiecare refrigerant.
Date tehnice
| Parametru | UM | DWDC · R134a / R513A | DWDC · R1234ze |
|---|---|---|---|
| Putere frigorifică – domeniu comercial | kW | 2100–9000 | 1580–6700 |
| Compresoare | nr. | 2 | 2 |
| Tip compresor | centrifugal, o treaptă | centrifugal, o treaptă | |
| Configurație | două compresoare în paralel | două compresoare în paralel | |
| Unloading minim declarat | % | 10 | 10 |
| VFD | opțional | opțional | |
| Evaporator | shell & tube inundat | shell & tube inundat | |
| Condensator | shell & tube inundat | shell & tube inundat | |
| Mărimi constructive în IOM Vintage C | 079 / 087 / 100 / 113 / 126 | 079 / 087 / 100 / 113 / 126 |
Datele de familie provin din pagina oficială Daikin Applied și din IOM-ul asociat. Performanțele exacte se confirmă prin selecție pentru temperaturile și debitele proiectului.
Documentație tehnică locală
IOM EN rev. 09 este documentul curent pentru DWSC/DWDC Vintage C. Daikin publică și IOM RO pentru seria anterioară 050–126; îl păstrăm separat și nu îl prezentăm ca traducere a reviziei Vintage C. Datele tehnice sunt structurate după documentația publică Daikin Applied Europe. Linkurile de download de mai sus sunt locale pe racitor.ro.
