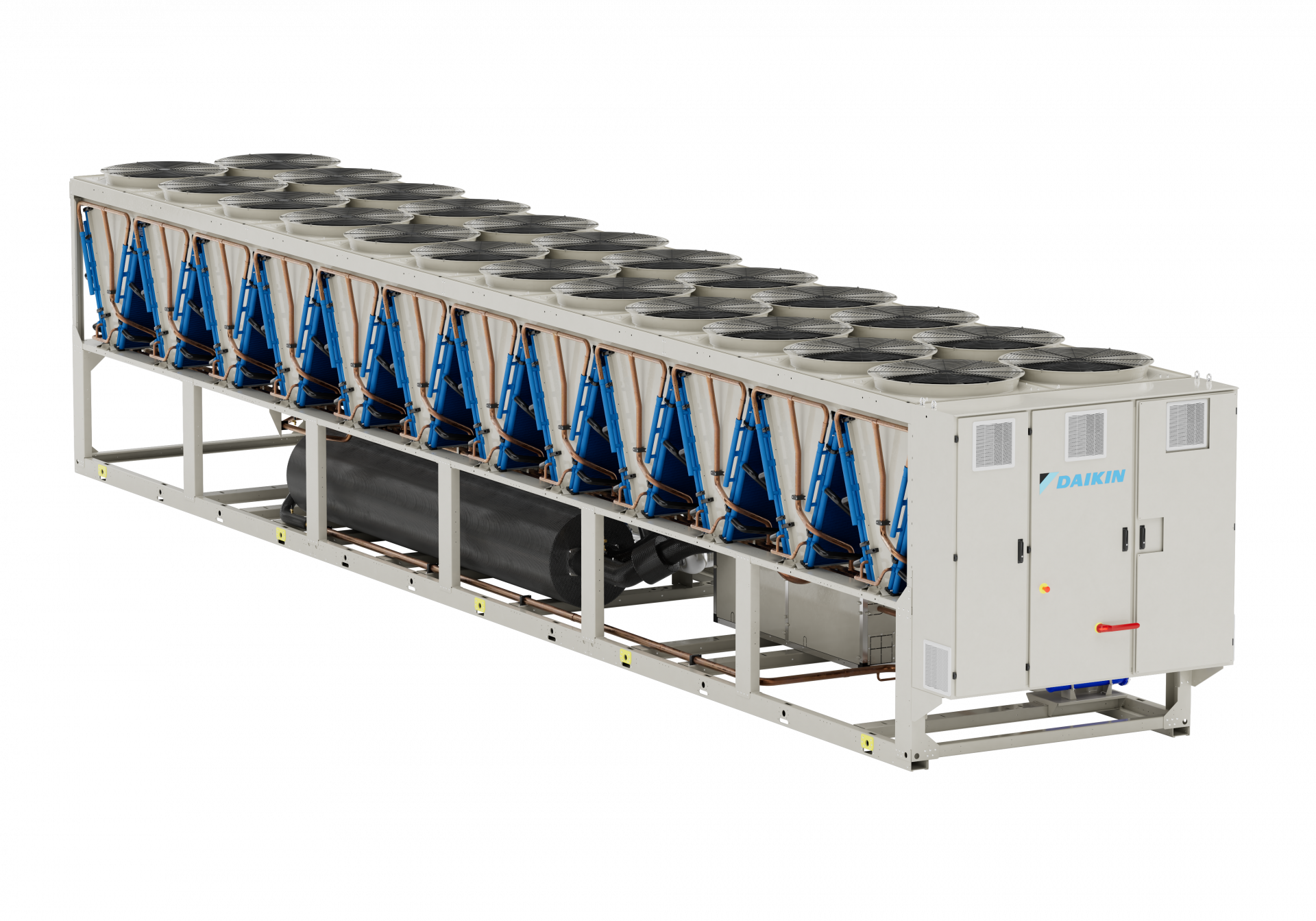

EWFH/D/S-TZ D
Versiunea TZ IV cu Free Cooling integrat și opțiune glycol-free, orientată către aplicații cu multe ore anuale de răcire și centre de date.
Prezentare tehnică
EWFH/D/S-TZ D păstrează platforma TZ IV cu Single Screw Inverter și adaugă Free Cooling integrat. Variantele sunt EWFH cu R1234ze(E), EWFS cu R513A și EWFD cu R134a.
Pentru proiectele în care glicolul în circuitul principal este nedorit, Daikin oferă configurația glycol-free: glicolul este limitat la bucla internă dedicată Free Cooling-ului, reducând riscul de contaminare a procesului și impactul asupra pompelor instalației.
Aplicații recomandate
Este o soluție relevantă pentru centre de date, procese industriale și alte aplicații 24/7. Daikin menționează apă răcită până la 30°C pentru aplicații data center, Rapid Restart și ventilatoare cu disponibil de presiune ridicat.
Dimensionarea Free Cooling
Economia anuală depinde de profilul climatic, regimul apei, sarcina anuală, procentul de glicol și temperatura de comutare între răcirea mecanică și cea naturală. Aceste elemente trebuie introduse în selecția Daikin pentru evaluarea corectă.
Date tehnice
| Parametru | UM | EWFH-TZ D | EWFS-TZ D | EWFD-TZ D |
|---|---|---|---|---|
| Refrigerant | R1234ze(E) | R513A | R134a | |
| Putere frigorifică – catalog 2026 | kW | 216–1607 | 260–1905 | 275–1950 |
| Free Cooling | integrat | integrat | integrat | |
| Glycol-free | disponibil | disponibil | disponibil | |
| Compresor | Single Screw Inverter | Single Screw Inverter | Single Screw Inverter | |
| Versiuni eficiență | Blue / Silver / Gold / Platinum | Blue / Silver / Gold / Platinum | Blue / Silver / Gold / Platinum | |
| Circuite frigorifice | nr. | 1–2 | 1–2 | 1–2 |
| Evaporator | plăci brazate sau shell & tube | plăci brazate sau shell & tube | plăci brazate sau shell & tube | |
| Condensator | microcanal | microcanal | microcanal | |
| Apă răcită – aplicații DC | °C | până la 30 | până la 30 | până la 30 |
Intervalele pe refrigerant sunt din catalogul general Daikin 2026. Free Cooling-ul și opțiunile hidronice trebuie verificate pentru configurația efectivă.
Documentație tehnică locală
Broșura TZ D este comună variantelor standard și Free Cooling. IOM-ul curent RO/EN este de asemenea comun platformei TZ IV. Datele tehnice sunt structurate după documentația publică Daikin; selecția finală trebuie confirmată pentru punctul real de funcționare.
