RTA/K/EC/ECO/REC-WH 182÷804
Vezi datele tehnice și poziționarea acestei familii din aceeași categorie.
CLINT · Roof Top · Economizer + recuperare cross-flow · Scroll
RTA/K/EC/ECO/REC-FX 182÷804

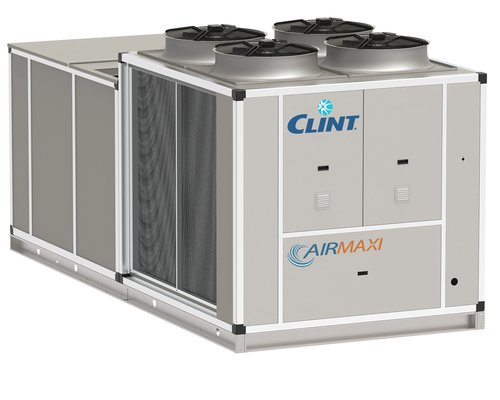

Rooftop CLINT cu compresoare Scroll, EC Inverter Plug-Fans, Economizer și recuperator de căldură în flux încrucișat. Configurația combină Free Cooling / Free Heating cu recuperarea energiei din aerul evacuat.
Putere frigorifică58–252 kW
Debit aer9800–45400 m³/h
CompresoareScroll
ConfigurațieEconomizer + recuperare cross-flow
Prezentare tehnică
Rooftop CLINT cu compresoare Scroll, EC Inverter Plug-Fans, Economizer și recuperator de căldură în flux încrucișat. Configurația combină Free Cooling / Free Heating cu recuperarea energiei din aerul evacuat.
Selecția unui rooftop se face simultan pe sarcina frigorifică și termică, debitul de aer, presiunea statică externă, procentul de aer proaspăt, filtrare, recuperare, acustică și regimul sezonier de funcționare.
Versiuni disponibile
- RTA/K/EC/ECO/REC-FX – răcire cu Economizer și recuperare cross-flow
- RTA/K/EC/WP/ECO/REC-FX – pompă de căldură reversibilă cu Economizer și recuperare cross-flow
Caracteristici constructive și funcționale
- Structură din oțel galvanizat și profile extrudate din aliaj de aluminiu, cu panouri sandwich de 50 mm.
- Compresoare Scroll cu vizor ulei, protecție internă la supraîncălzire și rezistență de carter.
- Baterii condensator și evaporator cu țevi de cupru și aripioare din aluminiu.
- Ventilatoare EC Inverter Plug-Fan cu palete inversate și reglare electronică a turației.
- Tablou electric cu separator interblocat, protecții și contactoare.
- Microprocesor pentru control automat.
- La variantele pompă de căldură, bateria exterioară are tratament hidrofil și control proporțional al ventilatoarelor pentru dezghețare.
- R410A standard; R454B disponibil la cerere.
- Conform cerințelor ErP aplicabile.
- Mixing Box integrat pentru amestec controlat aer exterior / aer recirculat.
- Economizer controlat automat și recuperator de căldură cross-flow pentru recuperarea energiei din aerul evacuat.
Accesorii montate din fabrică
- HAR – aspirație aer orizontală
- DAR – aspirație aer de jos
- HUL / HUR – refulare în sus, ușă inspecție stânga/dreapta
- HDL / HDR – refulare în jos, ușă inspecție stânga/dreapta
- HRL / HLR – refulare laterală dreapta/stânga
- IM – întrerupătoare automate
- RE – releu min./max. tensiune și control faze
- SL – insonorizare unitate
- SNM – senzor aer refulat
- THCB – recuperare termodinamică Coil-Boost (opțional pe ECO)
- RFM / RFL – robineți de izolare pe refulare și lichid
- CC – control condensare până la -20°C
- ECA – ventilatoare EC Inverter pe secțiunea de condensare
- TXC / TXE – baterii cu aripioare pretratate
- FT/M6, FT/M7, FT/M8 – filtre sac moi
- FT/R6, FT/R7, FT/R8 – filtre sac rigide
- FT/E – filtru electrostatic
- AT – control debit constant
- AT/P – control presiune statică disponibilă constantă
- AT/C – reglarea debitului în funcție de sarcină
- WS2 – baterie apă caldă cu vană 3 căi
- EHG – baterie electrică cu reglare în trepte
- SSA – sistem activ de sanitizare
- PF – presostat diferențial filtre
- SB – senzor incendiu
- SC – senzor fum
- IS – Modbus RTU / RS485
- IST – Modbus TCP/IP
- ISBT – BACnet IP
- ISB1 – BACnet MSTP BTL
- ISBT1 – BACnet IP BTL
- ISS – SNMP
- IAV – setpoint remote 0–10 V
- IAA – setpoint remote 4–20 mA
- IAS – al doilea setpoint
- IDL – demand limit
- CP – contacte fără potențial
- RP – grile protecție baterii
- MN – manometre înaltă/joasă presiune
- CH – control entalpic
- SQ – sondă calitate aer
- SQO – sondă CO₂
- SQV – sondă CO₂ + VOC
Accesorii livrate separat
- CR – panou de comandă la distanță
- CDT – termostat Touch Screen cu vizualizare unitate
- AG – amortizoare din cauciuc
- AG3 – amortizoare pentru secțiune arzător gaz
- AG7 – amortizoare pentru umidificator
- AG8 – amortizoare pentru arzător gaz + umidificator
Date tehnice pe modele
| Parametru | UM | 182 | 202 | 242 | 262 | 302 | 363 | 393 | 453 | 524 | 604 | 804 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 57.9 | 65.8 | 77.6 | 87.4 | 98.5 | 113 | 129 | 145 | 168 | 198 | 252 |
| Putere absorbită răcire | kW | 21.7 | 24.8 | 28.7 | 30.3 | 35.1 | 43.0 | 46.5 | 49.4 | 61.4 | 70.8 | 97.6 |
| SEER EN14511 | 3.65 | 3.68 | 3.80 | 3.82 | 3.90 | 3.84 | 3.71 | 3.81 | 3.88 | 3.76 | 3.78 | |
| Eficiență sezonieră răcire | % | 143 | 144 | 149 | 150 | 153 | 151 | 145 | 149 | 152 | 147 | 148 |
| Putere termică | kW | 60.2 | 67.1 | 76.8 | 88.5 | 101 | 115 | 133 | 151 | 173 | 204 | 262 |
| Putere absorbită încălzire | kW | 19.5 | 21.1 | 24.6 | 27.2 | 29.9 | 37.9 | 41.0 | 46.7 | 53.2 | 60.4 | 84.1 |
| SCOP EN14511 | 3.22 | 3.23 | 3.31 | 3.31 | 3.26 | 3.23 | 3.20 | 3.29 | 3.33 | 3.32 | 3.24 | |
| Eficiență sezonieră încălzire | % | 126 | 126 | 129 | 129 | 127 | 126 | 125 | 129 | 130 | 130 | 127 |
| Debit aer | m³/h | 9800 | 12200 | 14900 | 14900 | 17800 | 20200 | 23300 | 23300 | 30200 | 36100 | 45400 |
| Presiune statică disponibilă | Pa | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Ventilatoare | buc | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Filtru | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Trepte capacitate | buc | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 |
| Baterie apă caldă – putere | kW | 89 | 106 | 130 | 132 | 144 | 180 | 200 | 201 | 257 | 304 | 336 |
| Baterie apă caldă – debit | l/s | 2.16 | 2.60 | 3.18 | 3.22 | 3.53 | 4.39 | 4.88 | 4.92 | 6.28 | 7.41 | 8.20 |
| Baterie electrică – putere | kW | 15 | 21 | 27 | 27 | 27 | 41 | 41 | 41 | 41 | 48 | 55 |
| Curent maxim funcționare | A | 46 | 53 | 65 | 71 | 83 | 92 | 101 | 119 | 143 | 167 | 205 |
| Curent maxim pornire | A | 157 | 172 | 161 | 186 | 226 | 187 | 215 | 261 | 257 | 309 | 381 |
| Presiune sonoră STD | dB(A) | 68 | 68 | 67 | 67 | 68 | 71 | 72 | 72 | 72 | 72 | 72 |
| Presiune sonoră cu SL | dB(A) | 65 | 65 | 64 | 64 | 65 | 68 | 69 | 69 | 69 | 69 | 69 |
| Greutate transport | kg | 1715 | 1800 | 1980 | 2080 | 2110 | 2370 | 2800 | 2850 | 3370 | 3720 | 4720 |
| Greutate operare | kg | 1690 | 1770 | 1950 | 2050 | 2080 | 2330 | 2760 | 2810 | 3320 | 3660 | 4650 |
Dimensiuni
| Parametru | UM | 182 | 202 | 242 | 262 | 302 | 363 | 393 | 453 | 524 | 604 | 804 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 6320 | 6190 | 6320 | 6320 | 6730 | 7080 | 7910 | 7910 | 7630 | 8020 | 10050 |
| Lățime STD | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime STD | mm | 2125 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2505 | 2505 |
Condiții / observații: Condiții nominale CLINT: răcire la aer intrare evaporator 27°C DB / 19°C WB și aer exterior 35°C; SEER conform Regulamentului UE 2016/2281; încălzire la aer intrare condensator 20°C și aer exterior 7°C DB / 6°C WB; SCOP pentru climat mediu conform Regulamentului UE 2016/2281; baterie apă caldă la aer 20°C și apă 70/60°C; presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744. Pentru versiunile WP masele se verifică în broșura tehnică.
Documentație disponibilă la producător
Product Overview CLINT
Product Guide CLINT Europa
Commercial leaflet RTA / RTQ
Technical brochure dedicată seriei
Specification items
Manual instalare, utilizare și mentenanță
Selecție și integrare
De ce nu se alege rooftop-ul numai după puterea în kW?
Debitul de aer, presiunea disponibilă, aerul proaspăt, filtrarea, recuperarea și condițiile exterioare pot schimba semnificativ punctul de funcționare și consumul anual.
Se poate integra în BMS?
În funcție de configurație sunt disponibile protocoale Modbus, BACnet și SNMP, plus comenzi externe pentru setpoint și demand limit.
Poate HEXTECH face selecția tehnică?
Da. Pentru ofertare sunt necesare datele reale ale clădirii și instalației: sarcini, debite de aer, aer proaspăt, presiuni, temperaturi, regim de lucru și cerințe de automatizare.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
