CLINT · Roof Top · Economizer · recuperare cross-flow

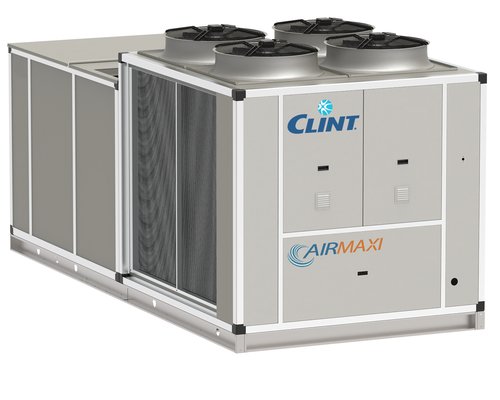

RTA/IK/EC/ECO/REC-FX 172÷724
Rooftop CLINT cu Inverter Scroll, EC Inverter Plug-Fans, economizer și recuperator de căldură în flux încrucișat. Soluția combină free cooling/free heating cu recuperarea energiei din aerul evacuat, fiind destinată clădirilor comerciale și industriale cu cerințe ridicate de aer proaspăt și eficiență energetică.
Putere frigorifică58–252 kW
Debit aer9800–45400 m³/h
RecuperareCross-flow
RefrigerantR410A / R454B
Prezentare tehnică
Rooftop CLINT cu Inverter Scroll, EC Inverter Plug-Fans, economizer și recuperator de căldură în flux încrucișat. Soluția combină free cooling/free heating cu recuperarea energiei din aerul evacuat, fiind destinată clădirilor comerciale și industriale cu cerințe ridicate de aer proaspăt și eficiență energetică.
La rooftop-uri, selecția corectă trebuie făcută simultan pe sarcina frigorifică/termică, debitul de aer, presiunea statică disponibilă, procentul de aer proaspăt, filtrare, recuperare și regimul anual de funcționare.
Versiuni disponibile
- RTA/IK/EC/ECO/REC-FX – răcire, Economizer + recuperare cross-flow
- RTA/IK/EC/WP/ECO/REC-FX – pompă de căldură reversibilă, Economizer + recuperare cross-flow
Caracteristici constructive și funcționale
- Structură de bază din elemente de tablă de oțel galvanizată și cadru din profile extrudate din aliaj de aluminiu; panouri sandwich de 50 mm.
- Compresoare DC Inverter Scroll împreună cu compresoare Scroll ON/OFF, cu vizor ulei, protecție internă la supraîncălzire și rezistență de carter.
- Baterii de condensare și evaporare cu țevi din cupru și aripioare din aluminiu.
- Ventilatoare EC Inverter Plug-Fan cu palete inversate și reglare electronică a turației pentru adaptare la instalație.
- Ventil electronic de expansiune.
- Control proporțional al condensării prin reglarea continuă a turației ventilatoarelor din secțiunea de condensare.
- Microprocesor pentru controlul automat al unității.
- La variantele pompă de căldură, bateria exterioară are tratament hidrofil pentru eficientizarea dezghețării.
- R410A standard; R454B disponibil la cerere.
- Conform cerințelor ErP aplicabile.
- Economizer integrat pentru Free Cooling / Free Heating.
- Recuperator de căldură cross-flow pentru recuperarea energiei din aerul evacuat.
- Ventilatoare EC Inverter atât pe refulare, cât și pe secțiunea de retur/evacuare.
Accesorii montate din fabrică
- HAR – aspirație aer orizontală
- DAR – aspirație aer de jos
- HUL / HUR – refulare în sus, ușă inspecție stânga/dreapta
- HDL / HDR – refulare în jos, ușă inspecție stânga/dreapta
- HRL / HLR – refulare laterală dreapta/stânga
- IM – întrerupătoare automate
- RE – releu min./max. tensiune și control faze
- SL – insonorizare unitate
- SNM – senzor aer refulat
- RFM / RFL – robineți izolare pe refulare și lichid
- ECA – ventilatoare EC Inverter pe secțiunea de condensare
- TXC / TXE – baterii cu aripioare pretratate
- FT/M6, FT/M7, FT/M8 – filtre sac moi
- FT/R6, FT/R7, FT/R8 – filtre sac rigide
- FT/E – filtru electrostatic
- AT – control debit aer constant
- AT/P – control presiune statică disponibilă constantă
- AT/C – reglarea debitului în funcție de sarcină
- WS2 – baterie apă caldă cu vană 3 căi
- EHG – baterie electrică cu reglare în trepte
- SSA – sistem activ de sanitizare aer/spații
- PF – presostat diferențial filtre
- SB – senzor incendiu
- SC – senzor fum
- IS – Modbus RTU / RS485
- IST – Modbus TCP/IP
- ISBT – BACnet IP
- ISB1 – BACnet MSTP BTL
- ISBT1 – BACnet IP BTL
- ISS – SNMP
- IAV – setpoint remote 0–10 V
- IAA – setpoint remote 4–20 mA
- IAS – al doilea setpoint
- IDL – demand limit
- CP – contacte fără potențial
- RP – grile metalice protecție baterii
- MN – manometre înaltă/joasă presiune
- CH – control entalpic
- SQ / SQO / SQV – sonde calitate aer, CO₂ și CO₂+VOC
Accesorii livrate separat
- CR – panou de comandă la distanță
- CDT – termostat de cameră Touch Screen cu vizualizare unitate
- AG – amortizoare din cauciuc
- AG3 – amortizoare pentru secțiune arzător gaz
- AG7 – amortizoare pentru secțiune umidificator
- AG8 – amortizoare pentru arzător gaz + umidificator
Date tehnice pe modele
| Parametru | UM | 172 | 192 | 212 | 232 | 272 | 302 | 352 | 372 | 484 | 574 | 724 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică (1) | kW | 58.0 | 65.8 | 77.6 | 87.4 | 98.7 | 114 | 129 | 145 | 168 | 198 | 252 |
| Putere absorbită răcire (1,2) | kW | 21.7 | 24.9 | 28.6 | 30.5 | 35.1 | 44.8 | 46.5 | 49.6 | 61.4 | 70.8 | 99.2 |
| SEER EN14511 (3) | 4.57 | 4.61 | 4.78 | 4.81 | 4.69 | 4.53 | 4.52 | 4.66 | 4.42 | 4.29 | 4.31 | |
| Eficiență sezonieră răcire (3) | % | 180 | 181 | 188 | 189 | 185 | 178 | 178 | 183 | 174 | 169 | 169 |
| Putere termică (4) | kW | 60.2 | 67.2 | 76.8 | 88.7 | 101 | 117 | 133 | 151 | 173 | 204 | 262 |
| Putere absorbită încălzire (4,2) | kW | 19.3 | 21.3 | 24.5 | 27.5 | 29.9 | 40.0 | 40.6 | 46.9 | 53.1 | 60.5 | 85.9 |
| SCOP EN14511 (5) | 3.46 | 3.51 | 3.62 | 3.60 | 3.57 | 3.40 | 3.44 | 3.52 | 3.56 | 3.55 | 3.47 | |
| Eficiență sezonieră încălzire (5) | % | 135 | 137 | 142 | 141 | 140 | 133 | 135 | 138 | 139 | 139 | 136 |
| Debit aer secțiune tratare | m³/h | 9800 | 12200 | 14900 | 14900 | 17800 | 20200 | 23300 | 23300 | 30200 | 36100 | 45400 |
| Presiune statică disponibilă refulare | Pa | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Ventilatoare refulare | buc | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Filtru standard | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | G4 | |
| Debit aer secțiune retur | m³/h | 9800 | 12200 | 14900 | 14900 | 17800 | 20200 | 23300 | 23300 | 30200 | 36100 | 45400 |
| Presiune statică disponibilă retur | Pa | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Ventilatoare retur | buc | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Baterie apă caldă – putere (6) | kW | 88 | 106 | 129 | 131 | 144 | 178 | 198 | 201 | 252 | 298 | 336 |
| Baterie apă caldă – pierdere presiune aer | Pa | 30 | 31 | 31 | 31 | 31 | 30 | 36 | 36 | 35 | 35 | 57 |
| Baterie apă caldă – debit apă | l/s | 2.14 | 2.59 | 3.14 | 3.20 | 3.52 | 4.36 | 4.84 | 4.91 | 6.16 | 7.29 | 8.21 |
| Baterie apă caldă – pierdere presiune apă | kPa | 27 | 28 | 27 | 28 | 33 | 27 | 28 | 29 | 29 | 30 | 37 |
| Baterie electrică – alimentare | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Baterie electrică – putere | kW | 15 | 21 | 27 | 27 | 27 | 41 | 41 | 41 | 41 | 48 | 55 |
| Baterie electrică – curent maxim | A | 22 | 30 | 39 | 39 | 39 | 59 | 59 | 59 | 59 | 69 | 79 |
| Baterie electrică – trepte | buc | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
| Alimentare unitate | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Curent maxim funcționare | A | 56 | 56 | 68 | 68 | 80 | 90 | 104 | 104 | 140 | 160 | 207 |
| Curent maxim pornire | A | 138 | 139 | 190 | 190 | 203 | 257 | 245 | 245 | 272 | 327 | 383 |
| Presiune sonoră STD (7) | dB(A) | 67 | 68 | 67 | 68 | 69 | 72 | 74 | 74 | 73 | 73 | 73 |
| Presiune sonoră cu SL (7) | dB(A) | 64 | 65 | 64 | 65 | 66 | 69 | 71 | 71 | 70 | 70 | 70 |
| Greutate transport | kg | 1715 | 1800 | 1980 | 2080 | 2110 | 2370 | 2800 | 2850 | 3370 | 3720 | 4720 |
| Greutate operare | kg | 1690 | 1770 | 1950 | 2050 | 2080 | 2330 | 2760 | 2810 | 3320 | 3660 | 4650 |
Dimensiuni
| Parametru | UM | 172 | 192 | 212 | 232 | 272 | 302 | 352 | 372 | 484 | 574 | 724 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 6320 | 6190 | 6320 | 6320 | 6730 | 7080 | 7910 | 7910 | 7630 | 8020 | 10050 |
| Lățime STD | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime STD | mm | 2125 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2365 | 2505 | 2505 |
Condiții / observații: Condiții nominale CLINT: (1) aer intrare evaporator 27°C DB / 19°C WB și aer exterior 35°C; (2) consum total; (3) SEER conform Regulamentului UE 2016/2281; (4) aer intrare condensator 20°C și aer exterior 7°C DB / 6°C WB; (5) SCOP pentru climat mediu conform Regulamentului UE 2016/2281; (6) aer intrare 20°C și apă 70/60°C; (7) presiune sonoră în câmp liber la 1 m conform ISO 3744. Pentru versiunile WP masele pot diferi și se verifică în broșura tehnică.
Documentație disponibilă la producător
Product Overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet RTA / RTQ
Technical brochure RTA/IK/EC 172÷724
Specification items RTA/IK/EC 172÷724
Manual instalare, utilizare și mentenanță RTA K / RTA IK
Selecție și integrare rooftop
De ce nu se selectează rooftop-ul doar după kW?
Pentru că debitul de aer, presiunea externă disponibilă, aerul proaspăt, filtrarea și recuperarea pot schimba semnificativ punctul de funcționare și consumul anual.
Ce avantaj are compresorul Inverter Scroll?
Permite modularea continuă a capacității și îmbunătățește comportamentul la sarcină parțială, relevant pentru eficiența sezonieră.
Se poate integra în BMS?
Da, în funcție de configurație sunt disponibile Modbus RTU/TCP, BACnet și SNMP, precum și comenzi externe de setpoint și demand limit.
Datele sunt structurate după documentația publică CLINT Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială pentru condițiile reale ale proiectului.
