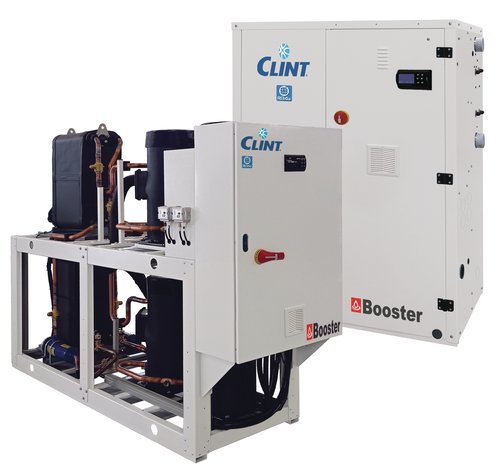

CWW/Y/BH 81-P÷1204-P

Pompă de căldură apă-apă CLINT pentru producerea apei calde la temperatură foarte înaltă, până la 80°C, cu compresoare Scroll și schimbătoare brazate din inox AISI 316. Seria este destinată aplicațiilor rezidențiale, comerciale și industriale în care este necesară recuperarea sau valorificarea unei surse de apă la temperatură ridicată.

Solicită selecție tehnică

Putere termică37–550 kW

CompresorScroll

RefrigerantR134a / R513A

Temperatură apăpână la 80°C

Prezentare tehnică

Pentru selecția corectă, datele nominale trebuie verificate la punctul real de funcționare și corelate cu instalația hidraulică, automatizarea și regimul anual de exploatare.

Versiuni disponibile

CWW/Y/BH – pompă de căldură dedicată

Caracteristici constructive și funcționale

Cadru portant din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și rezistență de carter.
Condensator și evaporator cu plăci brazate din inox AISI 316; modelele 804-P÷1204-P au două circuite frigorifice independente.
Ventil electronic de expansiune și traductoare electronice de înaltă/joasă presiune.
R134a standard; R513A disponibil la cerere.
Control cu microprocesor și posibilități extinse de integrare BMS.
Temperatura apei la ieșirea condensatorului poate ajunge până la 80°C, în limitele domeniului de funcționare al unității.
Conform cerințelor ErP aplicabile.

Accesorii montate din fabrică

IM – întrerupătoare automate
RE – releu min./max. tensiune și control faze
SL – insonorizare unitate
RFM – robinet de izolare pe refulare
RFL – robinet de izolare pe lichid
PV3E – vană electronică cu 3 căi pentru control evaporare
PV3C – vană electronică cu 3 căi pentru pornire la rece
FI – rezistență antigel evaporator și condensator
SS – soft starter
IS – Modbus RTU / RS485
IST – Modbus TCP/IP
ISBT – BACnet IP
ISB1 – BACnet MSTP, BTL
ISBT1 – BACnet IP, BTL
ISS – SNMP
MTS – management Master/Slave
IAV – setpoint 0–10 V
IAA – setpoint 4–20 mA
IAS – al doilea setpoint
IDL – demand limit
IVE / IVC – semnal 0–10 V pentru vane electronice
MN – manometre înaltă/joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
AG – amortizoare din cauciuc
AM – amortizoare cu arc

Date tehnice pe modele

Parametru	UM	81-P	91-P	101-P	131-P	151-P	162-P	182-P	202-P	262-P	302-P	402-P	522-P	602-P	804-P	1044-P	1204-P
Putere termică (1)	kW	37.1	43.1	49.3	61.0	70.1	77.0	87.3	101	126	147	192	238	293	368	459	550
Putere absorbită (1)	kW	9.7	10.4	12.1	15.6	18.4	18.3	20.7	24.1	31.0	36.7	50.4	57.7	73.9	97.4	120	149
COP (1)		3.82	4.14	4.07	3.91	3.81	4.21	4.22	4.19	4.06	4.01	3.81	4.12	3.96	3.78	3.83	3.69
Putere termică EN14511	kW	37.1	43.2	49.4	61.1	70.2	77.1	87.4	101	126	147	192	238	293	368	459	550
Putere absorbită EN14511	kW	9.8	10.5	12.3	15.8	18.7	18.6	21.0	24.5	31.4	37.2	51.1	58.4	74.7	98.9	122	152
COP EN14511		3.78	4.09	4.02	3.85	3.76	4.14	4.16	4.13	4.01	3.96	3.76	4.08	3.93	3.72	3.77	3.63
SCOP		4.08	4.24	4.22	4.23	4.07	4.53	4.71	4.69	4.70	4.52	4.56	4.57	4.60	4.50	4.56	4.50
Eficiență energetică sezonieră	%	155	162	161	161	155	173	180	180	180	173	174	175	176	172	174	172
Clasă energetică		A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	—	—	—	—	—	—	—	—
Compresoare	buc	1	1	1	1	1	2	2	2	2	2	2	2	2	4	4	4
Circuite frigorifice	buc	1	1	1	1	1	1	1	1	1	1	1	1	1	2	2	2
Trepte capacitate	buc	1	1	1	1	1	2	2	2	2	2	2	2	2	4	4	4
Debit apă condensator	l/s	1.14	1.32	1.51	1.87	2.14	2.36	2.67	3.09	3.86	4.50	5.88	7.28	8.97	11.26	14.05	16.83
Pierdere presiune condensator	kPa	13	15	15	20	20	14	15	17	17	17	18	14	15	21	22	30
Racord condensator	DN	32	32	32	32	32	65	65	65	65	65	65	80	80	80	80	80
Debit apă evaporator	l/s	1.33	1.58	1.80	2.20	2.50	2.84	3.22	3.72	4.60	5.34	6.85	8.73	10.60	13.09	16.41	19.40
Pierdere presiune evaporator	kPa	16	17	20	25	26	29	27	24	25	21	27	20	19	39	43	42
Racord evaporator	DN	32	32	32	32	32	65	65	65	65	65	65	80	80	80	80	80
Alimentare	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Curent maxim funcționare	A	16	16	19	25	32	31	32	38	51	65	80	95	114	160	190	227
Curent maxim pornire	A	95	111	118	140	174	111	127	137	165	206	265	320	367	345	415	481
Presiune sonoră STD	dB(A)	58	58	59	60	62	61	61	62	63	65	65	67	69	71	71	72
Presiune sonoră cu SL	dB(A)	55	55	56	57	59	58	58	59	60	62	62	64	66	68	68	69
Greutate transport	kg	344	353	371	381	399	407	415	433	448	464	765	890	974	1320	1426	1519
Greutate operare	kg	350	360	380	390	410	420	430	450	470	490	800	940	1040	1380	1500	1610

Dimensiuni

Parametru	UM	81-P	91-P	101-P	131-P	151-P	162-P	182-P	202-P	262-P	302-P	402-P	522-P	602-P	804-P	1044-P	1204-P
Lungime STD	mm	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	2285	2285	2285	2500	2500	2500
Lățime STD	mm	680	680	680	680	680	680	680	680	680	680	680	680	680	800	800	800
Înălțime STD	mm	1520	1520	1520	1520	1520	1520	1520	1520	1520	1520	1520	1520	1520	1900	1900	1900

Condiții / observații: Datele termice sunt raportate de CLINT pentru apă încălzită 70→78°C și apă la evaporator 45→40°C. SCOP și clasele energetice sunt conform reglementărilor ErP indicate de producător. Presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet THERMICA BOOSTER

Technical brochure CWW/Y/BH 81-P÷1204-P

Specification items CWW/Y/BH

Manuale instalare, utilizare și mentenanță

Selecție și integrare

Este suficientă valoarea nominală din tabel?

Nu. Selecția finală se verifică la temperaturile, debitele și condițiile reale ale proiectului.

Poate fi integrat echipamentul în BMS?

În funcție de serie și configurație, CLINT oferă opțiuni de comunicație și control; acestea trebuie stabilite la selecție.

De ce este important suportul tehnic?

Un echipament corect ales trebuie corelat cu hidraulica, automatizarea, protecțiile, regimul de sarcină și condițiile de exploatare. Puterea din catalog este doar punctul de plecare.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
