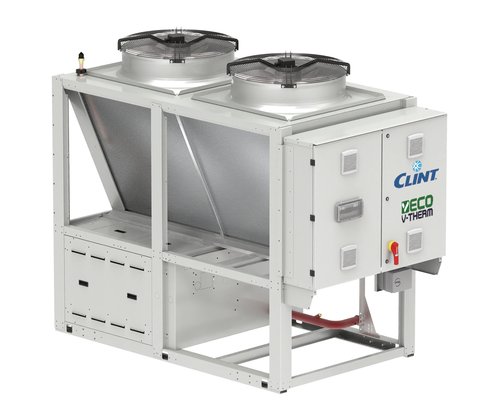

CHV/P/MC 152-P÷756-P

Prezentare tehnică

Seria CLINT CHV/P/MC 152-P÷756-P face parte din gama ECO V-THERM și este destinată instalațiilor comerciale și industriale de dimensiune medie care solicită apă răcită. Folosește refrigerant natural R290 și baterii de condensare Microchannel, soluție care reduce încărcarea cu agent frigorific.

Gama este numai pentru răcire și acoperă zece mărimi, de la aproximativ 48 kW la 220 kW în condițiile nominale publicate de producător. Evaporatorul este cu plăci brazate din inox AISI 316; modelele 152-P÷383-P au un circuit frigorific, iar 404-P÷756-P au două circuite.

Pentru integrarea într-o instalație reală, selecția trebuie verificată la temperaturile efective de tur/retur, temperatura exterioară de calcul, procentul de glicol, pierderile hidraulice, regimul de sarcină parțială și cerințele acustice.

Versiune

• CHV/P/MC – numai răcire, cu baterii Microchannel

Caracteristici constructive și funcționale

• Cadru portant din tablă zincată, protejat suplimentar prin vopsire cu pulbere poliesterică.
• Compartiment separat pentru compresoare, cu ventilator de extracție certificat ATEX amplasat în partea inferioară.
• Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
• Ventilatoare axiale cu motor electric cu rotor exterior.
• Condensator din baterii Microchannel din aluminiu, dispuse în geometrie V.
• Evaporator cu plăci brazate din inox AISI 316; un circuit frigorific la 152-P÷383-P și două la 404-P÷756-P.
• Vană de închidere pe linia de lichid, ventil de expansiune electronic și traductoare electronice de înaltă/joasă presiune.
• Controlul condensării este inclus și modulează continuu turația ventilatoarelor, inclusiv pentru reducerea nivelului sonor la sarcină redusă.
• Tablou electric cu întrerupător general interblocat, protecții automate și protecții termice.
• Control și reglare cu microprocesor.
